در اینجا یاد می گیریم که چگونه قطعات گوشی موبایل را برای ایراد در هنگام تعمیر گوشی بررسی کنیم.
در کار تعمیر تلفن همراه، اغلب باید قطعاتی مانند بلندگو، زنگ، ویبراتور، سیم پیچ، بوست کوین، کلید روشن/خاموش، سوئیچ آنتن، فیلتر RX، PFO، BSI، آی سی شبکه، VCO، آی سی صوتی را بررسی کنید.
عیب یابی قطعات گوشی با مولتی متر
Check Parts of a Mobile Phone by multimeter

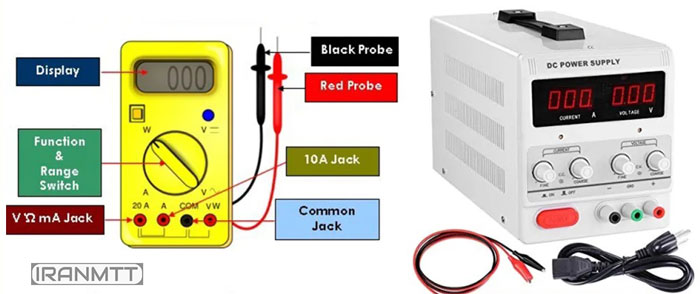

ابزارهای مورد نیاز بررسی ایراد قطعات گوشی موبایل

  • مولتی متر
  • منبع تغذیه DC

نحوه بررسی زنگ گوشی موبایل

برای بررسی اینکه زنگ گوشی موبایل معیوب است یا آسیب دیده، مولتی متر را در حالت buzzer نگه دارید و زنگ را بررسی کنید.

مقدار باید بین 8 تا 10 اهم باشد. اگر مقدار بین این محدوده باشد buzzer خوب است و نیازی به تعویض ندارد.

اگر مقدار مولتی متر 4-5 یا 12-14 است، زنگ را تغییر دهید.

نحوه بررسی ویبراتور یا موتور تلفن همراه

برای بررسی ویبره یا موتور تلفن همراه، مولتی متر را در حالت Buzzer Mode نگه دارید و ویبراتور را بررسی کنید.
مقدار باید 8 تا 16 اهم باشد. اگر مقدار بین 8-16 اهم باشد، ویبراتور خوب است. وگرنه عوضش کن

نحوه بررسی کپسول گوشی موبایل

کپسول گوشی را با یک مولتی متر در حالت Buzzer بررسی کنید.
مقدار باید در محدوده 25 تا 35 اهم باشد. اگر مقدار در این محدوده باشد، نیازی به تعویض نیست.
در غیر این صورت، کپسول گوشی را تغییر دهید.

نحوه بررسی میکروفون یا میکروفون تلفن همراه

مولتی متر را در حالت buzzer نگه دارید و میکروفون را بررسی کنید.
مقدار قرائت شده روی مولتی متر باید در محدوده 600 تا 1800 اهم باشد.
همچنین صدای بوق یا Buzz از مولتی متر شنیده می شود.
عیب یابی قطعات گوشی با مولتی متر
Check Parts of a Mobile Phone by multimeter

نحوه بررسی صفحه کلید تلفن همراه

مولتی متر را در حالت Buzzer نگه دارید و ردیف ها و ستون های صفحه کلید را بررسی کنید.
اگر صدای Beep یا Buzz از مولتی متر شنیده می شود، صفحه کلید مشکلی ندارد، در غیر این صورت معیوب است.

نحوه بررسی کانکتور باتری گوشی موبایل

مولتی متر را روی 20 ولت DC نگه دارید و بررسی کنید. مقدار باید 1.5 تا 3.5 ولت DC باشد.

نحوه بررسی باتری گوشی موبایل

ولتاژ را با مولتی متر چک کنید. مولتی متر را روی 20 ولت DC نگه دارید و بررسی کنید.
مقدار باید 3.7 V DC یا بالاتر باشد.

نحوه بررسی کلید روشن/خاموش

ولتاژ را با مولتی متر چک کنید. مولتی متر را روی 20 ولت DC نگه دارید و بررسی کنید.
مقدار باید بین 2.5 تا 3.7 ولت DC باشد.
توجه: لطفاً توجه داشته باشید که فقط یک طرف میکروفون ارزش را نشان می دهد. اگر با معکوس کردن پروب های قرمز و مشکی / سرنخ های تست مولتی متر بررسی کنیم و میکروفون را بررسی کنیم، هیچ مقداری وجود نخواهد داشت.

نحوه بررسی قطعات الکترونیکی روی برد گوشی موبایل:

نحوه بررسی سلف ها (Coil)

سیم پیچ SMD را با یک مولتی متر در حالت Buzzer بررسی کنید.
اگر خوب باشد، مولتی متر صدای بیپ یا وزوز می دهد.
اگر صدا وجود نداشته باشد سیم پیچ معیوب است. آن را جایگزین کنید.

نحوه بررسی مقاومت (Resistor or Resistance)

آن را با یک مولتی متر در حالت Buzzer بررسی کنید.
اگر خوب باشد، مولتی متر صدای بیپ یا وزوز می دهد.
اگر صدا وجود نداشته باشد، مقاومت SMD معیوب است. آن را جایگزین کنید.

نحوه بررسی خازن (Capacitor)

برای بررسی خازن SMD با یک مولتی متر در حالت Buzzer.
اگر خوب باشد، مولتی متر صدای بیپ یا وزوز نمی دهد.
اگر صدا وجود داشته باشد خازن معیوب است. آن را جایگزین کنید.

نحوه بررسی دیود (Diode)

آن را با یک مولتی متر در حالت Buzzer بررسی کنید.
اگر خوب باشد، مولتی متر صدای بیپ یا وزوز نمی دهد.
اگر صدا وجود داشته باشد دیود معیوب است. این را با یکی جدیدتر جایگزین کنید.

نحوه بررسی LED

مولتی متر را در حالت Buzzer نگه دارید و LED را بررسی کنید.
اگر LED خوب باشد، در غیر این صورت نمی درخشند.

نحوه بررسی کویل و کویل تقویت کننده (Coil and Boosting Coil)

تداوم را بررسی کنید. اگر تداوم وجود داشته باشد، سیم پیچ یا بوست کویل خوب است در غیر این صورت معیوب است.

نحوه بررسی آی سی پاور و سی پی یو  (Power IC and CPU)

ولتاژ منبع تغذیه DC را روی 4.2 تنظیم کنید. پروب قرمز / سرب تست منبع تغذیه DC را روی “+” کانکتور باتری تلفن همراه و پروب سیاه / سرنخ تست را روی “–” قرار دهید:
اگر DC آمپر بیش از 6 باشد، آی سی پاور یا سی پی یو آسیب دیده است.
اگر آمپر منبع تغذیه حرکتی نداشته باشد، کانکتور باتری، مسیر سوئیچ روشن/خاموش، RTC یا کریستال شبکه آسیب دیده است.
با استفاده از هیتر به این قطعات گرما بدهید. اگر مشکل حل نشد، با تعویض یک به یک آنها را بررسی کنید.
اگر سوزن آمپر زیر 0.2 نوسان داشته باشد، ممکن است مشکل از نرم افزار یا RTC (کریستال نوسان ساز) باشد.
اگر سوزن آمپر در نقطه ای ثابت ایستاده باشد، آی سی فلش مشکل دارد.
اگر صدای بوق از منبع تغذیه DC شنیده می شود، “+” و “-” مشکل دارد یا گوشی موبایل اتصال کوتاه است.
هنگام بررسی یک تلفن همراه معیوب با منبع تغذیه DC، پروب قرمز را به “+” و پروب سیاه را به “-” کانکتور باتری تلفن همراه وصل کنید.

نحوه بررسی آی سی شبکه (Network IC)

از منبع تغذیه DC آنالوگ برای بررسی آی سی شبکه استفاده کنید. منبع تغذیه DC را روشن کنید و با هر شماره ای از تلفن همراه خود تماس بگیرید.
آمپر متر منبع شروع به حرکت خواهد کرد. این نشان می دهد که آی سی شبکه مشکلی ندارد.

نکته:

اکثر تعمیرکاران و تکنسین های تلفن همراه فقط قطعات بالا را برای حل مشکلات سخت افزاری تلفن همراه چک می کنند. تمام قطعات دیگر از جمله قطعات الکترونیکی SMD و آی سی ها معمولاً برای ایراد بررسی نمی شوند. تست مطمئن خوبی برای این قطعات وجود ندارد. مشکل یا با جامپر حل می شود یا با آزمون و خطا (بررسی با تعویض).

منبع مطلب: www.mobilecellphonerepairing.com
