باز کردن Samsung Galaxy A12

Samsung Galaxy A12 Disassembly

باز کردن Samsung Galaxy A12

دیدن در یوتیوب Samsung Galaxy A12 Disassembly

جداسازی دستگاه تلفن همراه با شرح هر مرحله و مجموعه ابزارهای مورد نیاز.

قبل از جداسازی، فراموش نکنید که گوشی خود را خاموش کنید.

از ابزار کلید (معروف به سوزن) یا گیره کاغذ استفاده کنید. نوک را تا انتها داخل سوراخ فشار دهید تا سینی بیرون بیاید و سپس سینی سیم کارت و کارت حافظه (Micro SD) را بیرون بکشید.

  • ⚠️ توجه کنید! ابزار باید در سوراخی در لبه محفظه گوشی قرار گیرد. خیلی محکم فشار ندهید. ممکن است مکانیزم خروج سینی را بشکند.

با استفاده از یک اسپاگر یا یک چوب پلاستیکی، با احتیاط، در اطراف لبه، گیره‌های جلد پشتی را جدا کرده و آن را به کناری ببرید.

  • ابزار را عمیق وارد نکنید و آن را خم نکنید. در غیر این صورت، محفظه ممکن است دستکاری یا آسیب ببیند.
  • ⚠️ هنگام باز کردن درپوش از سمت دکمه های صدا و پاور مراقب باشید. کابل نازک و دکمه های شکننده به راحتی آسیب می بینند.
  • ⚠️ از قبل در تصویر به مکان کابل ها برای بین برد، صفحه لمسی، صفحه نمایش، دکمه ها (در صورت وجود) زیر پوشش نگاه کنید تا به طور تصادفی به آنها آسیب نرسانید.

کانکتور حسگر اثر انگشت را جدا کرده و قاب پشتی را بردارید.

با استفاده از یک پیچ گوشتی (Phillips 1.5 mm PH000)، 6 پیچ را باز کنید.

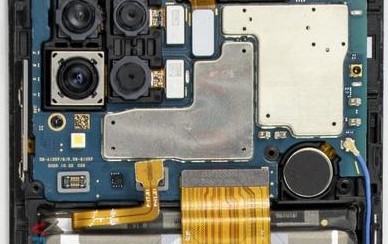

پوشش را با آنتن هایی که از برد مدار چاپی (PCB) محافظت می کنند، بردارید. سعی کنید درپوش ها را از لبه ها بلند کنید و چیزی را بین آنها فشار ندهید تا تصادفاً چیزی روی PCB را لمس نکنید یا اتصال کوتاه نکنید.

  • ℹ️️ روی جلد فوقانی، پوشش متالیز شده روی پلاستیک را به صورت رد و لنت تماسی مشاهده می کنید. اینها آنتن های Wi-Fi، بلوتوث و GPS هستند.
  • ⚠️ هنگام مونتاژ مجدد، بررسی کنتاکت های فنر روی برد، و لنت های تماس روی کاور مطابقت و لمس آن بسیار مهم است. در غیر این صورت، از دست دادن سیگنال یا سیگنال ممکن است بسیار ضعیف باشد.

کانکتور باتری را در اسرع وقت جدا کنید.

  • ℹ️️ سامسونگ گلکسی A12 مدل SM-A125 دارای باتری EB-BA217ABY با ظرفیت 5000 میلی آمپر ساعت (معروف به باتری قابل شارژ) است.
  • ⚠️ برای جلوگیری از اتصال کوتاه احتمالی در حین جداسازی قطعات، به شدت توصیه می شود کانکتور را جدا کنید.
  • همچنین سعی کنید از ابزار فلزی برای جدا کردن کانکتور باتری قابل شارژ استفاده نکنید یا این کار را با دقت انجام دهید.

با استفاده از یک پیچ گوشتی (Phillips 1.5 mm PH000)، 7 پیچ را باز کنید.

پوشش را با آنتن بردارید.

کانکتور کابل کواکسیال، کابل زیر صفحه بین برد روی تخته دختر را جدا کنید.

  • ⚠️ کابل را نکشید و آن را با ابزار تیز نکشید، کانکتورها بسیار ضعیف هستند و به راحتی می شکنند یا کابل از انتها می افتد (لگ).

تخته فرعی را بردارید. با نوار فلزی به قاب چسبانده شده است، بنابراین برای تسهیل فرآیند، تخته را می توان کمی گرم کرد.

  • ℹ️️ این برد شامل یک پورت شارژ (Micro USB)، میکروفون، بلندگو، فنر برای واحد آنتن می باشد.
  • ⚠️ هنگام برداشتن تخته فرعی نیازی به قرار دادن ابزار زیر تخته نیست. قطعات داخلی ممکن است آسیب ببینند.

کانکتورها را جدا کنید و دو دوربین عقب و یک دوربین جلو (سلفی) را بردارید.

با استفاده از یک پیچ گوشتی (Phillips 1.5 mm PH000)، یکی از پیچ های ثابت باتری را باز کنید.

  • ℹ️️ قبل از جداسازی حتما به محل قرارگیری پیچ ها توجه کنید. هنگام مونتاژ دستگاه، پیچاندن پیچ در محل نامناسب ممکن است به دستگاه یا قسمت آن آسیب برساند. برای جلوگیری از آسیب، پیچ ها و تکه های جدا شده (به عنوان واشر یا براکت) باید به ترتیب مناسب چیده شوند یا پیچ ها و سوراخ های آنها در گوشی باید با نشانگرهای رنگی مشخص شوند.

کانکتورهای کابل ماژول نمایشگر، کابل کواکسیال را باز کنید.

  • ⚠️ هنگام جدا کردن کابل ها از کانکتورها مراقب باشید، کابل ها بسیار نازک هستند و شکستن آن ها یا آسیب رساندن به مسیرهای تماس داخل آن به اندازه کافی آسان است.

برد مدار چاپی را با دقت جدا کنید. نیازی به استفاده از اهرم یا تلاش برای رسیدن به تخته با زور نیست. اطمینان حاصل کنید که هیچ چیز مانع یا نگه داشتن تابلو نیست.

  • ⚠️ هنگام برداشتن برد مدار، آن را خم نکنید و ابزارها را زیر آن فشار ندهید. بدون اینکه خودتان بدانید، می توانید از داخل به قطعات یا کابل ها آسیب برسانید.

کانکتورها را جدا کنید و دو دوربین عقب را بردارید.

اگر سوال دیگری دارید لطفا پیام بگذارید یا با ما چت کنید.
به خاطر داشته باشید: – هر راه حلی که در وب سایت ما ارسال می شود، قبلاً توسط تیم متخصص ما به خوبی آزمایش شده است، اما با این وجود، ما هیچ مسئولیتی در قبال آسیب هایی که ممکن است به تلفن همراه شما وارد کند، نداریم. از این راه حل های تعمیر با مسئولیت خود استفاده کنید، متشکرم.
